Unele componente au suprafețe curbe, canale înguste, unghiuri precise, alezaje poziționate la distanțe exacte sau profile care trebuie să se potrivească perfect cu alte elemente ale unui ansamblu. În asemenea situații, controlul dimensional devine o etapă care necesită atenție, experiență și echipamente adaptate particularităților fiecărei piese. Alegerea unor instrumente de măsură potrivite nu depinde exclusiv de precizia înscrisă în specificațiile tehnice, ci și de accesibilitatea suprafețelor, de geometria componentei și de cerințele impuse prin desenul tehnic. Un instrument performant poate oferi rezultate excelente pentru o anumită aplicație și se poate dovedi insuficient pentru alta. Tocmai de aceea, verificarea pieselor complexe începe cu înțelegerea caracteristicilor care trebuie controlate și a modului în care acestea influențează funcționarea produsului finit.
Geometria piesei determină modul în care trebuie abordată măsurarea

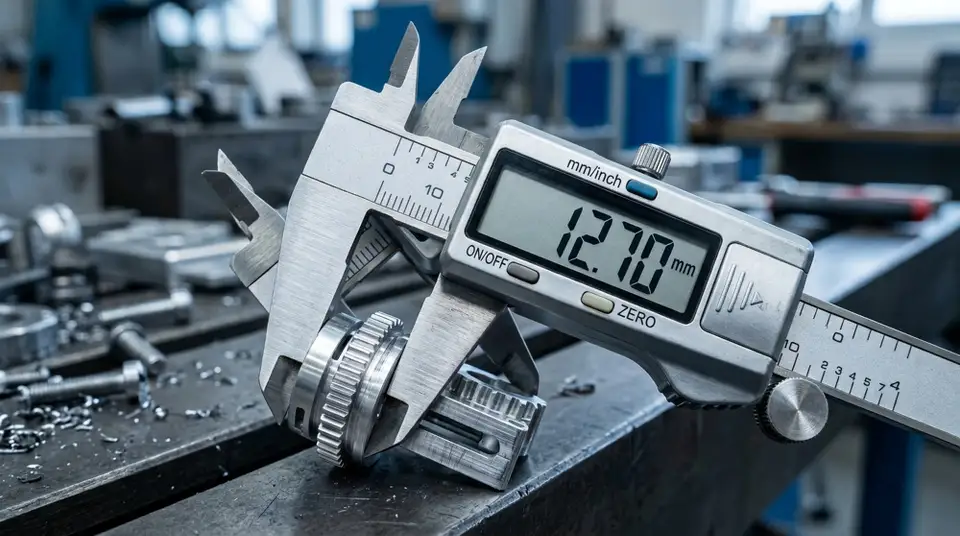

O piesă cu forme simple permite, de regulă, utilizarea unor instrumente convenționale. Un șubler poate verifica rapid dimensiuni exterioare, interioare sau adâncimi, iar un micrometru este potrivit pentru măsurarea precisă a anumitor diametre și grosimi. Situația devine mai complicată atunci când suprafețele nu sunt paralele, când profilul include mai multe raze de curbură sau când anumite zone sunt greu accesibile.
În cazul unei componente prelucrate prin frezare CNC, de exemplu, pot exista buzunare interioare, trepte, canale și suprafețe înclinate care trebuie să respecte simultan mai multe toleranțe. Verificarea fiecărei dimensiuni separat nu oferă întotdeauna suficiente informații despre corectitudinea geometriei generale. Două distanțe pot fi conforme, dar poziționarea relativă a elementelor poate să nu respecte cerințele de montaj.
Din acest motiv, alegerea instrumentului trebuie să pornească de la desenul tehnic și de la identificarea caracteristicilor critice. Contează dacă trebuie verificată o dimensiune liniară, un diametru, un unghi, o distanță între axe sau o toleranță geometrică precum planeitatea, perpendicularitatea ori poziția.
Pentru măsurări punctuale pot fi suficiente aparate de măsură și control clasice, însă pentru suprafețe complexe sau relații geometrice dificil de evaluat manual pot deveni necesare echipamente de măsurare tridimensională. Acestea permit determinarea coordonatelor unor puncte de pe piesă și evaluarea caracteristicilor geometrice în raport cu reperele stabilite. O selecție corectă a echipamentelor evită situația în care operatorul încearcă să adapteze forțat un instrument la o aplicație pentru care acesta nu a fost proiectat.
Accesul la suprafețele de control este la fel de important ca precizia instrumentului
Una dintre dificultățile frecvente în verificarea pieselor complexe este accesul fizic la zona care trebuie măsurată. Un alezaj adânc, un canal îngust sau o suprafață interioară curbată pot împiedica utilizarea instrumentelor obișnuite, chiar dacă acestea au o rezoluție suficientă pentru toleranța solicitată.
Într-un asemenea caz, alegerea trebuie să țină cont de forma palpatoarelor, de lungimea elementelor de contact și de spațiul disponibil pentru poziționarea instrumentului. Pentru anumite diametre interioare pot fi potrivite micrometrele de interior sau comparatoarele de alezaj. Pentru adâncimi și trepte pot fi utilizate instrumente dedicate, cu condiția ca suprafețele de referință să permită o poziționare stabilă.
La piesele cu profile delicate sau cu dimensiuni foarte mici, contactul mecanic poate deveni dificil. O presiune de măsurare nepotrivită poate deforma componentele subțiri sau poate influența rezultatul. În aceste situații, metodele optice pot reprezenta o alternativă, deoarece permit evaluarea anumitor caracteristici fără contact direct.
Proiectoarele de profile și sistemele optice de măsurare sunt utile în special pentru contururi, raze, unghiuri și detalii de dimensiuni reduse care pot fi observate dintr-o direcție accesibilă. Totuși, ele nu înlocuiesc automat măsurarea tridimensională, deoarece unele caracteristici nu pot fi evaluate complet printr-o proiecție bidimensională.
Pentru piesele complexe, accesibilitatea trebuie analizată încă din etapa de planificare a controlului. Uneori este necesară schimbarea poziției componentei, utilizarea unui dispozitiv special de fixare sau combinarea mai multor metode de măsurare. Alegerea unor instrumente de măsură potrivite presupune, așadar, înțelegerea întregului proces de verificare, nu doar compararea caracteristicilor din catalog.
Toleranțele geometrice cer mai mult decât verificarea dimensiunilor individuale
O piesă poate avea toate dimensiunile nominale în limitele admise și totuși să creeze probleme la montaj. Acest lucru se întâmplă atunci când forma sau poziționarea suprafețelor nu respectă cerințele geometrice stabilite de proiectant.
De exemplu, un arbore poate avea diametrul corect, dar o abatere de circularitate care afectează funcționarea ansamblului. O suprafață poate avea dimensiunile prevăzute, dar să nu fie suficient de plană. Două alezaje pot avea diametre conforme, însă distanța dintre axele lor sau poziționarea față de un reper poate genera dificultăți la asamblare.
Asemenea situații arată de ce verificarea geometrică nu trebuie confundată cu simpla măsurare dimensională. Pentru anumite aplicații, comparatoarele și dispozitivele de control dedicate pot oferi informații valoroase despre bătăi, variații sau abateri față de un reper. În alte cazuri, mașinile de măsurat în coordonate, cunoscute și sub denumirea de CMM, permit evaluarea unor caracteristici geometrice complexe.
Aceste echipamente pot colecta puncte de pe suprafețele piesei și pot determina elemente geometrice precum plane, cilindri, cercuri sau axe. Pe baza unui sistem de referință definit corect, pot fi analizate relațiile dintre caracteristici și conformitatea cu toleranțele specificate.
Totuși, utilizarea unei tehnologii avansate nu garantează automat corectitudinea rezultatului. Modul de fixare a piesei, alegerea punctelor de măsurare, strategia de palpare și definirea reperelor influențează evaluarea.
Pentru o companie care realizează componente cu geometrii complexe, investiția în echipamente trebuie corelată cu nivelul de control necesar. Nu toate piesele justifică utilizarea unui sistem tridimensional, dar nici toate cerințele geometrice nu pot fi verificate corespunzător cu instrumente manuale.
Condițiile de măsurare pot influența rezultatele chiar și atunci când instrumentul este potrivit
Precizia unui control dimensional nu depinde numai de echipamentul utilizat. Mediul în care are loc măsurarea, starea suprafețelor și modul de manipulare a piesei pot modifica rezultatele, mai ales atunci când toleranțele sunt restrânse.
Temperatura reprezintă unul dintre factorii importanți. Materialele își modifică dimensiunile odată cu variațiile termice, iar o piesă metalică măsurată imediat după prelucrare poate avea o temperatură diferită de cea a mediului de control. În cazul componentelor mari sau al toleranțelor foarte mici, această diferență poate deveni semnificativă.
Contează și curățenia suprafețelor. Resturile de prelucrare, pelicula de ulei, praful sau bavurile pot influența contactul dintre instrument și piesă. Un comparator poziționat pe o suprafață murdară poate indica variații care nu reflectă geometria reală a componentei.
Fixarea piesei trebuie realizată astfel încât aceasta să rămână stabilă, fără să fie deformată. Componentele cu pereți subțiri sau forme asimetrice pot reacționa la forțele exercitate de dispozitivele de prindere, ceea ce afectează măsurarea.
La fel de importantă este starea metrologică a instrumentului. Verificările periodice, calibrarea atunci când este necesară și utilizarea unor etaloane adecvate contribuie la menținerea încrederii în rezultate. Pentru toleranțe stricte, trebuie analizată și incertitudinea de măsurare, astfel încât metoda aleasă să poată susține o decizie corectă de conformitate.
Într-un atelier în care se verifică frecvent piese complexe, organizarea unei zone de control și stabilirea unor proceduri consecvente pot reduce variațiile dintre măsurări. Chiar și cele mai bune instrumente de măsură au nevoie de condiții potrivite pentru a furniza informații relevante.
Alegerea echipamentelor trebuie făcută în funcție de întregul proces de producție
Atunci când o companie decide să achiziționeze instrumente pentru verificarea pieselor complexe, tentația este să se concentreze asupra echipamentului cu cele mai impresionante specificații. În practică, o alegere eficientă trebuie să țină cont și de frecvența măsurărilor, de numărul pieselor controlate și de timpul disponibil pentru fiecare verificare.
